 Inserito il - 26 dicembre 2015 : 14:38:11
|
Ciao a tutti e Buone Feste,
per il presepio pasquale vorrei che tutte le porte (3) del villaggio si aprissero all'alba e si chiudessero al tramonto (ho la centralina).
Ho guardato bene nel forum e non c'è nulla di dettagliato, o almeno, io non sono riuscito a trovare una guida semplice e definita per fare queste operazioni senza tanti ghirigori.
Le porte sono le seguenti: 1 - una grande pietra (ovviamente) che dovrà scorrere da destra a sinistra e viceversa, 2 - un portone con due ante, 3 - dal portone/ponte di un castello che sale e scende.
Mi sapete indicare quali sono i materiali necessari per la realizzazione?
Motorini da 12v immagino (o quelli da 220?) e altro?
Grazie per l'aiuto!!
Buon nuovo anno!
Andrea
|
|
|
emanuelebz
Membro Medio
Regione: Trentino - Alto Adige
Prov.: Trento
Città: trento
64 Messaggi |
Inserito il - 25 novembre 2016 : 08:26:12
|
sai leggere uno schema elettrico e sporattutto hai motorini ( a 12 v ), ruote dentate, relais (12 v) e micro fine-corsa per realizzarlo ?
Se li hai rispondimi e ti mando lo schema , che è complicato e delle foto avendo realizzato una casa con 2 porte e 2 finestre che si aprivano all'alba e si chiudevano al tramonto
Mi sono dimenticato: hai un regolatore di luci con uscite a a scatto ( 2 uscite ) ?
mandami la tua e-mail rispondo solo privatamente |
Modificato da - emanuelebz in data 25 novembre 2016 08:31:12 |
 |
|
|
Amministratore
Responsabile Forum
Prov.: Roma
Città: Roma
3520 Messaggi |
Inserito il - 25 novembre 2016 : 10:29:37
|
Per emanuelebz:
Perchè non pubblichi la tua realizzazione ?
Per magbone:
Se sei pratico di elettronica potresti usare dei servocomandi per il modellismo gestiti da un microcontrollore.
|
La teoria è quando si sa tutto ma non funziona niente. La pratica è quando funziona tutto ma non si sa il perchè.
In ogni caso si finisce sempre a coniugare la teoria con la pratica: non funziona niente e non si sa il perchè.
Albert Einstein
E’ meglio stare in silenzio ed apparire stupidi piuttosto che aprire bocca e togliere ogni dubbio.
Albert Einstein
L'uomo incontra Dio dietro ogni porta che la scienza riesce ad aprire.
Albert Einstein
|
|
|
|
emanuelebz
Membro Medio
Regione: Trentino - Alto Adige
Prov.: Trento
Città: trento
64 Messaggi |
Inserito il - 16 dicembre 2016 : 09:34:20
|
| cosa vuoi che pubblichi delle foto o dei schemi relativi ? |
|
|
|
Amministratore
Responsabile Forum
Prov.: Roma
Città: Roma
3520 Messaggi |
Inserito il - 16 dicembre 2016 : 16:38:04
|
Pubblica tutto quello che può servire:
foto, schemi, spiegazioni, consigli ecc...
Tutto quello che reputi possa essere utile sapere (e vedere).
|
La teoria è quando si sa tutto ma non funziona niente. La pratica è quando funziona tutto ma non si sa il perchè.
In ogni caso si finisce sempre a coniugare la teoria con la pratica: non funziona niente e non si sa il perchè.
Albert Einstein
E’ meglio stare in silenzio ed apparire stupidi piuttosto che aprire bocca e togliere ogni dubbio.
Albert Einstein
L'uomo incontra Dio dietro ogni porta che la scienza riesce ad aprire.
Albert Einstein
|
|
|
|
emanuelebz
Membro Medio
Regione: Trentino - Alto Adige
Prov.: Trento
Città: trento
64 Messaggi |
Inserito il - 26 dicembre 2016 : 10:32:14
|

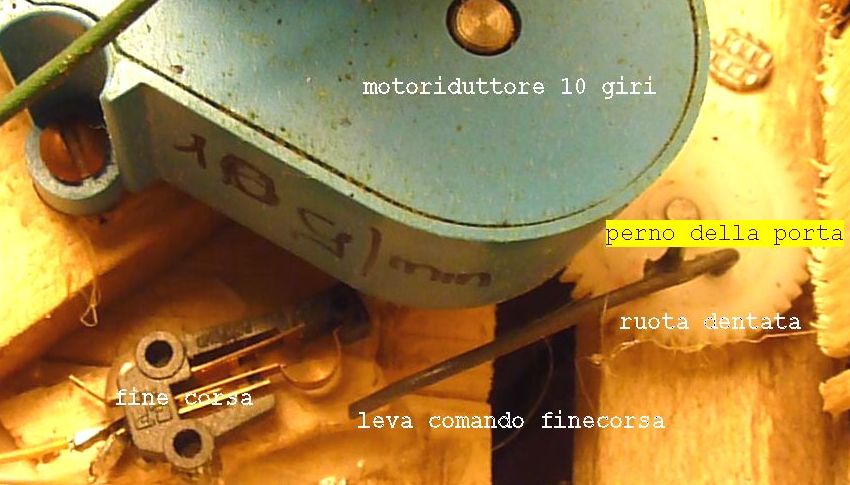

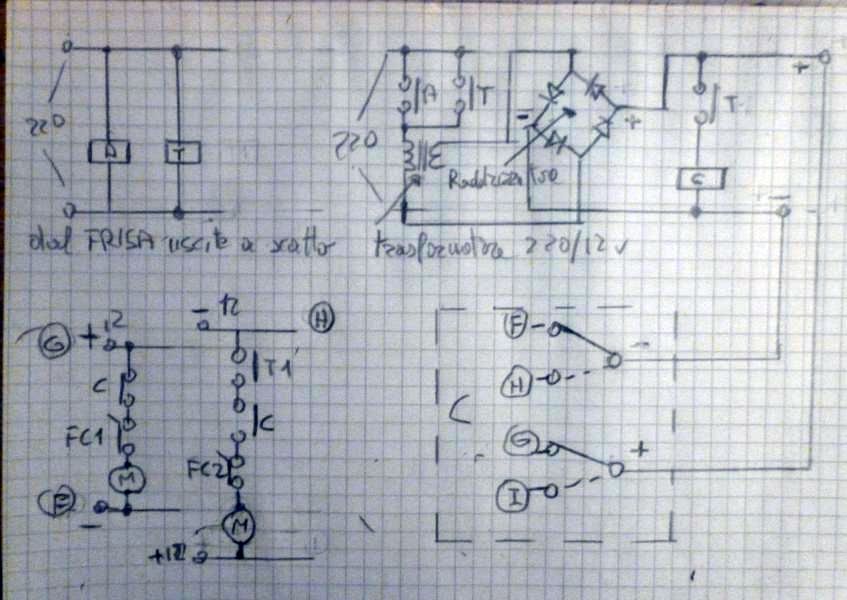

Alle uscite a scatto (alba e tranonto ) dei regolatori di luminosità si collegano due teleruttori a 220 volt che inseriscono i comandi per l'alimentazione del motorino a c/c con motoriduttore incorporato da 5-10 giri al minuto
Vicino al raddrizzatore c'è il relè per l'inversione di marcia
Quindi : parte l'alba scatta il suo rele , si alimenta il raddizzatore che invia corrente al motorino che si avvia e si ferma con il fine corsa ( porta aperta) Al tramonto il processo si inverte
Ovviamente servono due finecorsa da posizionare in modo coretto e due ruote dentate per ridurre la velocità della porta e su una di queste , quella innestata su cardine della porta va inserito un filo rigido per comandare i due finecora
Spero sia chiaro, altrimenti scrivete
Buon Natale in ritardo e mi scuso per la risposta tardiva ma avendo la moglie ammalata ...
Domani farò delle foto più chiare e le invierò
Immagine:
83,55 KB
Immagine:
87,02 KB |
|
|
|
andreabs
Membro Medio
Città: Brescia
78 Messaggi |
Inserito il - 26 dicembre 2016 : 19:18:55
|
Ciao,
complimenti per la realizzazione...mi affascina molto l'idea. Puoi caricare un video con l'effetto generato?
Grazie in anticipo ed Auguri a tutti |
|
|
|
emanuelebz
Membro Medio
Regione: Trentino - Alto Adige
Prov.: Trento
Città: trento
64 Messaggi |
Inserito il - 30 dicembre 2016 : 11:31:38
|

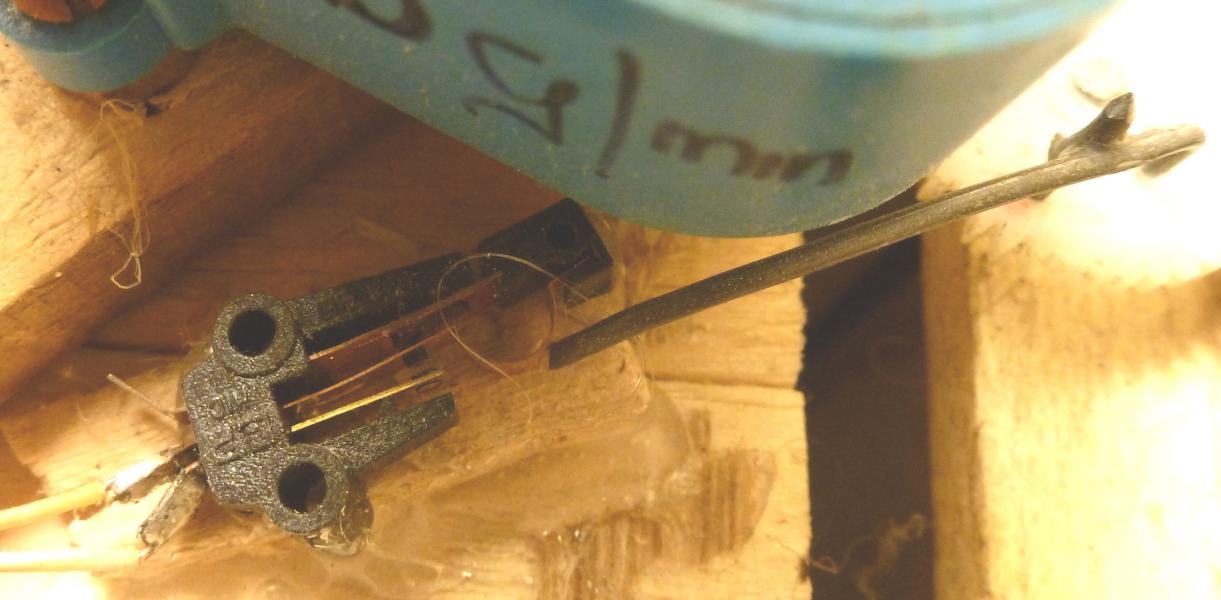

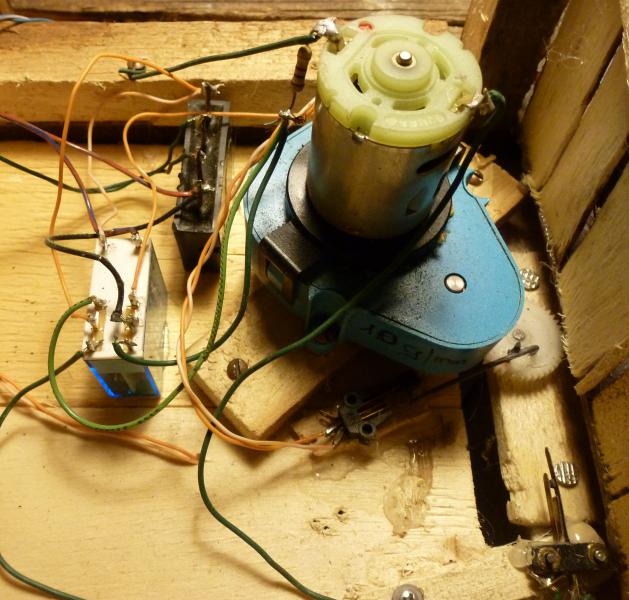

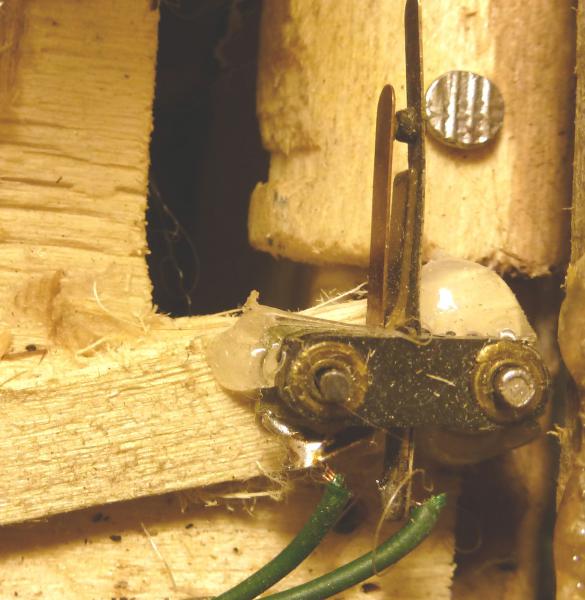

invio delle foto per le porte
Immagine:
67,78 KB
Immagine:
51,81 KB
Immagine:
70,94 KB
|
|
|
| |
