 Inserito il - 13 novembre 2013 : 11:24:32
|
Buongiorno, spero che i piu' esperti possano darmi una risposta.
io ho preso dei led bianchi e dei led gialli.
caratteristiche led gialli:
diametro (mm): 5
tensione in ingresso: 2.0 ~ 2.2v
potenza massima: 80mw
corrente massima continua: 30mA
corrente massima di picco: 75mA
caratteristiche led bianchi:
Luminosità
8000mcd
Tensione tip.3V
Corrente tip.20mA
Dimensione led5mm
ho comprato un alimentatore di 1000ma
in tutto dovrei utilizzare una 20 ina di led, diciamo 10 gialli e 10 bianchi.posseggo anche delle resistenze per mandare i led tutti a 12v (le resistenze sono da 407ohm)
Il mio dubbio e': se metto tutte le resistenze ad ogni singolo led e faccio arrivare tutti i fili positivi al positivo e tutti i fili negativi al negativo ce la faccio ad accenderli tutti?
Altra domanda, de decidessi di metterli in serie senza resistenza dividendo i led gialli e quelli bianchi ce la faccio ad accenderne 10 bianchi e 10 gialli con lo stesso alimentatore da 1000ma?
in teoria siccome i led bianchi vanno a 3v ne potrei mettere solo 4 secondo il mio ragionamento, pero' se io faccio 4 led bianchi messi in serie senza resistenza per ogni circuito raggiungo i 12 v, poi posso attaccare i tre mini impianti in serie allo stesso trasformatore che va a 12v, mi si accenderanno tutti? provo anche a fare uno schema
se faccio 3 mini impianti di questi, poi posso collegare i tre positivi al positivo e i tre negativi al negativo?
si accenderanno tutti? puo' funzionare?
grazie a chi mi sapra' aiutare...
|
Chi non ama le donne, il vino e il canto e' solo uno scemo e non un Santo... |
|
|
Giaggio
Membro Master
Regione: Lazio
Prov.: Frosinone
Città: Alatri
412 Messaggi |
Inserito il - 13 novembre 2013 : 11:41:45
|
supponiamo i bianchi, 3v
va bene cosi' fatto lo schema? mi si accendono tutti? |
Chi non ama le donne, il vino e il canto e' solo uno scemo e non un Santo... |
 |
|
|
Vatta Riccardo
Membro Master
Prov.: Latina
Città: Aprilia
796 Messaggi |
Inserito il - 13 novembre 2013 : 20:05:20
|
Ciao
i led non possono essere connessi ad un alimentatore senza resistenza di limitazione perchè o la rtensione è più bassa della soglia e non si accendono
o la tensione è più alta e fa passare troppa corrente bruciando i led.
Il mio consiglio è arrivare a 9 volt con 3 led bianchi e mettere una resistenza da 150ohm in serie ai 3
e arrivare a 8 v con quelli gialli e mettere lo stesso una resistenza da 150 ohm che fa passare un pò più di corrente rispetto ai bianchi ma non te ne accorgi.
e un ulteriore ramo con un led bianco e uno giallo e una resistenza da 300 ohm
cosi fai sette rami da 20 mA ciascuno con un totale di 140 ma che il tuo alimentatore porta tranquillamente.
A proposito prima parli di alimentatore e poi di trasformatore >>occhio deve essere in corrente continua
Ciao riccardo |
Vatta Riccardo |
|
|
|
Giaggio
Membro Master
Regione: Lazio
Prov.: Frosinone
Città: Alatri
412 Messaggi |
Inserito il - 14 novembre 2013 : 10:13:11
|
Buongiorno Riccardo.. la parola trasformatore e alimentatore la confondo spesso quando scrivo ma parlo sempre di alimentatore..
comunque ieri provando e riprovando son riuscito a fare quello che volevo...
praticamente avevo delle resistenze che non so nemmeno io quanto era la loro potenza.... ho messo i led in parallelo seguendo uno schema
ne ho messi piu' di 20 con questo sistema tutti su un unico filo, spellandolo mano mano e attaccando i led e devo dire che sono riuscito nell'intento, ho mischiato anche gialli e bianchi, massima luminosita' e calore pari a zero sia dell'alimentatore che dei led...
alimentatore impostato su 12v..
Non so come ho fatto pero' funziona tutto alla perfezione...
|
Chi non ama le donne, il vino e il canto e' solo uno scemo e non un Santo... |
Modificato da - Giaggio in data 14 novembre 2013 10:17:34 |
|
|
|
Amministratore
Responsabile Forum
Prov.: Roma
Città: Roma
3519 Messaggi |
Inserito il - 14 novembre 2013 : 11:58:52
|
Allora, i led bianchi hanno generalmente una tensione di alimentazione di 3-3.2 volt, altri arrivano a 3.6 volt.
Quindi in teoria, se tu applichi al led una tensione di 3 volt il led assorbe 20 mA.
Ma se tu superi anche di poco la tensione di alimentazione del led la corrente incrementa in modo repentino mandandolo al creatore.
Quindi se tu alimenti 4 led bianchi a 12 volt STABILIZZATI non c'è nessun pericolo e il led lavora alla sua corrente nominale.
Negli illuminatori a led alimentati con una batteria al litio da 7.2 volt che si usano in fotografia e nel cinema i led sono alimentati senza resistenza e a gruppi di due collegati in serie.

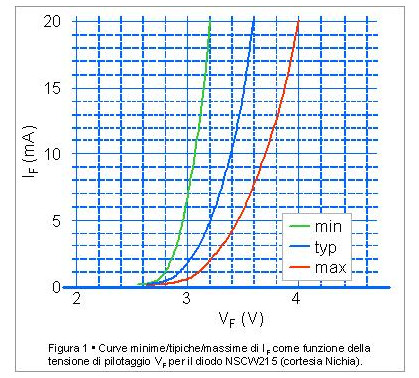

Questa che vedi è la curva caratteristica di alimentazione di un led bianco:
Immagine:
101,69 KB
|
La teoria è quando si sa tutto ma non funziona niente. La pratica è quando funziona tutto ma non si sa il perchè.
In ogni caso si finisce sempre a coniugare la teoria con la pratica: non funziona niente e non si sa il perchè.
Albert Einstein
E’ meglio stare in silenzio ed apparire stupidi piuttosto che aprire bocca e togliere ogni dubbio.
Albert Einstein
L'uomo incontra Dio dietro ogni porta che la scienza riesce ad aprire.
Albert Einstein
|
|
|
|
Giaggio
Membro Master
Regione: Lazio
Prov.: Frosinone
Città: Alatri
412 Messaggi |
Inserito il - 14 novembre 2013 : 13:00:21
|
Grazie amministratore.... le curveeee, ho smesso di litigare con le curve dai tempi in cui studiavo microeconomia... uauhauhaauh...
comunque tutto chiaro...
|
