 Inserito il - 02 novembre 2009 : 10:57:07
|
ciao,
la mia e' solo un'idea, che forse cerchero' di realizzare: la catena e' orizzontale e la parte interna del piano sta perche' sorretta da mensole che "scavalcano" la catena, messa a circa 3/5 cm sotto il piano d'appoggio.
ciao
Aleics |
 |
|
|
mcfive
Membro Master
Regione: Piemonte
Prov.: Torino
700 Messaggi |
Inserito il - 02 novembre 2009 : 18:35:48
|
Ok, ora ci siamo.
|
|
|
|
edvige1982
Membro Medio
Prov.: Foggia
Città: foggia
77 Messaggi |
Inserito il - 09 novembre 2009 : 00:25:42
|
Salve a tutti! sono nuova...volevo chiedervi una mano per quanto riguarda la costruzione di un meccanismo con catena della bicicletta e motorino che permetta ai personaggi di camminare (stile processione) lungo un perimetro prestabilito. Premetto che sono completamente ignorante in materia e che non so neanche la differenza tra i vari motorini e tutti gli amici marchingegni
Premesso questo, vi chiedo di spiegarmi elementarmente come poter realizzare questo progetto.
Vi ringrazio e ...complimenti, un forum così pieno di professionisti (maghi oserei dire), non l'avevo mai visitato.
|
edvige |
|
|
|
Pasto_Livve
Nuovo Arrivato
Prov.: Genova
Città: Livellato
3 Messaggi |
Inserito il - 16 novembre 2009 : 22:10:52
|
Sono arrivato da poco... e da questo forum e in perticolare da questo link ho ricavato l'idea di fare anche io un piccolo percorso su catena...
http://foro.belenismo.net/forums/thread-view.asp?tid=2617&posts=16&start=1
sono un principiante per cui ci tengo a sapere il vostro parere per potermi perfezionare...
Immagine:
48,63 KB

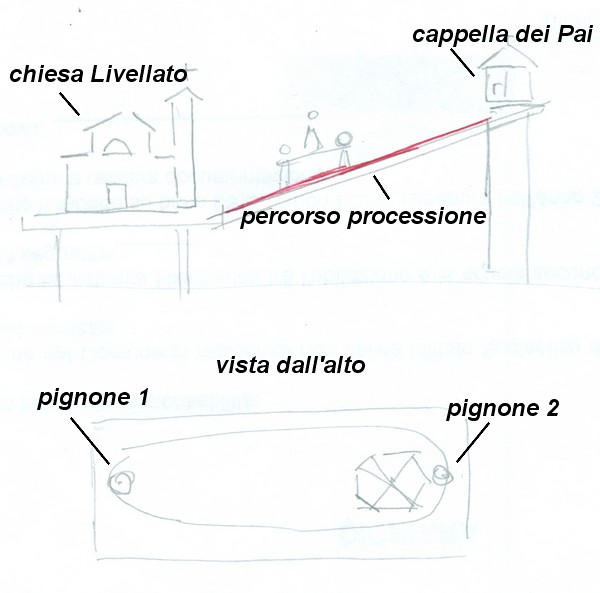

Quest'anno io e i miei compari in un angolo del presepe abbiamo realizzato uno scorcio del nostro paese e avevamo pensato di inservi la nostra caratteristica processione alla cappella dei Pai utilizzando l'espediente della catena...
due domande fondamentali:
1) 2 pignoni (perchè per ora di più non sono riuscito a reperire)possono bastare?

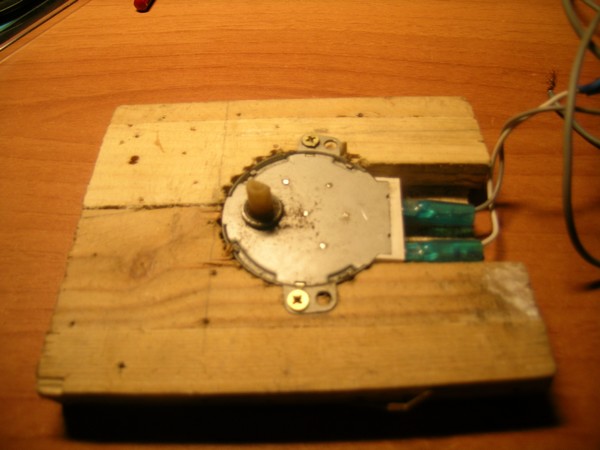

2) il motore che contavo di usare è un motore di recupero (cito testualmente quanto scritto sul retro) 220-240V 4r/min 4W CW/CCW 50Hz
è sufficente?
Immagine:
83,78 KB |
Pasto |
|
|
|
6vior
Membro Master
Prov.: Bari
Città: Polignano a Mare
2044 Messaggi |
Inserito il - 17 novembre 2009 : 01:58:28
|
i pignoni dipendono dal numero di cambi netti di direzione che vuoi dare.
Quel motorino NON è buono per muovere la catena lo bruci |
 |
|
|
|
jacobrs
Membro Master
Regione: Puglia
Prov.: Bari
Città: Trani
1181 Messaggi |
Inserito il - 17 novembre 2009 : 08:43:07
|
| Si infatti, io 3 anni fa lo bruciai in mezzora... Devi usare queleli dei tergicristalli oppure comprarlo dalla frisa o filcos.... |
La magia di una notte. |
|
|
|
Pierchi
Membro Master
Prov.: Brescia
493 Messaggi |
Inserito il - 17 novembre 2009 : 12:12:27
|
come hanno già detto... il motore NON va bene.
E guardando dallo schizzo dall'alto, i 2 pignoni, sono troppo pochi. Ne servono minimo 6, per poter fare un cerchio decente. |
|
|
|
mcfive
Membro Master
Regione: Piemonte
Prov.: Torino
700 Messaggi |
Inserito il - 17 novembre 2009 : 14:24:24
|
Il motore da te proposto probabilmente non si muove neanche messo sotto sforzo, ti consiglio anche io di usare quelli dei tergicristallo facilmente reperibili, per quest’ultimi devi trovare un buon alimentatore in corrente continua che sia in grado di erogare almeno 0,5 Ampere e un attraverso un variatore puoi regolare anche in parte i giti del motore, meglio sarebbe demoltiplicarlo aumentandone così la potenza.
Personalmente non userei la catena ma il sistema a cinghia con due rulli, dipende anche dalla distanza da percorrere, Se utilizzi la catena devi comunque inserire un sistema di tendicatena, altrimenti rischi che la catena non stia in tensione e sotto sforzo scarrucoli.
|
|
|
|
jacobrs
Membro Master
Regione: Puglia
Prov.: Bari
Città: Trani
1181 Messaggi |
Inserito il - 17 novembre 2009 : 15:03:03
|
| Io uso gli alimentatori dei pc vecchi |
La magia di una notte. |
|
|
|
Pasto_Livve
Nuovo Arrivato
Prov.: Genova
Città: Livellato
3 Messaggi |
Inserito il - 18 novembre 2009 : 11:07:32
|
Grazie dei consigli così nomerosi!!!
E il sistema a cinghia che mi consigliate come funziona? |
Pasto |
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3766 Messaggi |
Inserito il - 18 novembre 2009 : 13:44:36
|
| Visto il percorso in salita, quoto mcfive per quel che riguarda la cinghia, oppure usa la catena orientata come quelle delle biciclette con due pignoni risolvi. |
Mecc74
|
|
|
|
mcfive
Membro Master
Regione: Piemonte
Prov.: Torino
700 Messaggi |
Inserito il - 19 novembre 2009 : 14:27:16
|
Quoto mecc74, due pignoni però metti il tendicatena.
|
|
|
|
carlo1986
Membro Master
Prov.: Mantova
Città: Casalromano
499 Messaggi |
|
|
cutex
Moderatore
Regione: Lombardia
Prov.: Brescia
Città: Gussago
779 Messaggi |
|
|
carlo1986
Membro Master
Prov.: Mantova
Città: Casalromano
499 Messaggi |
Inserito il - 12 ottobre 2010 : 11:00:56
|
ok cutex...grazie...ma sai che io con l'elettronica non vado d'accordo...
cercavo altri metodi...se usassi un reostato??
|
Modificato da - cutex in data 12 ottobre 2010 11:18:02 |
|
|
|
cutex
Moderatore
Regione: Lombardia
Prov.: Brescia
Città: Gussago
779 Messaggi |
Inserito il - 12 ottobre 2010 : 11:19:26
|
Un reostato da 30W? Costa di meno il circuito proposto nella tecniche... Compreso il tempo per farlo e il costo del tizio che lo assembla.
Poi il reostato non va bene...
|
www.presepiodicignano.it
www.maringudelpresepio.it
Saluti da cutex
-:- moderatus hic forum est -:- |
|
|
|
carlo1986
Membro Master
Prov.: Mantova
Città: Casalromano
499 Messaggi |
Inserito il - 13 ottobre 2010 : 15:37:22
|
ti ho detto che con l'elettronica non vado d'accordo!!!...dai ora potrò iscrivermi a ingegneria elettronica!!!
il tizio potrebbe chiamarsi cutex?? quanto costerebbe?
ciaooo!!!
Citazione:
Messaggio inserito da cutex
Un reostato da 30W? Costa di meno il circuito proposto nella tecniche... Compreso il tempo per farlo e il costo del tizio che lo assembla.
Poi il reostato non va bene...
|
Carlo
https://www.facebook.com/pages/Alley/106768782723294#!/presepiocasalromano |
|
|
|
carlo1986
Membro Master
Prov.: Mantova
Città: Casalromano
499 Messaggi |
Inserito il - 14 ottobre 2010 : 09:52:01
|

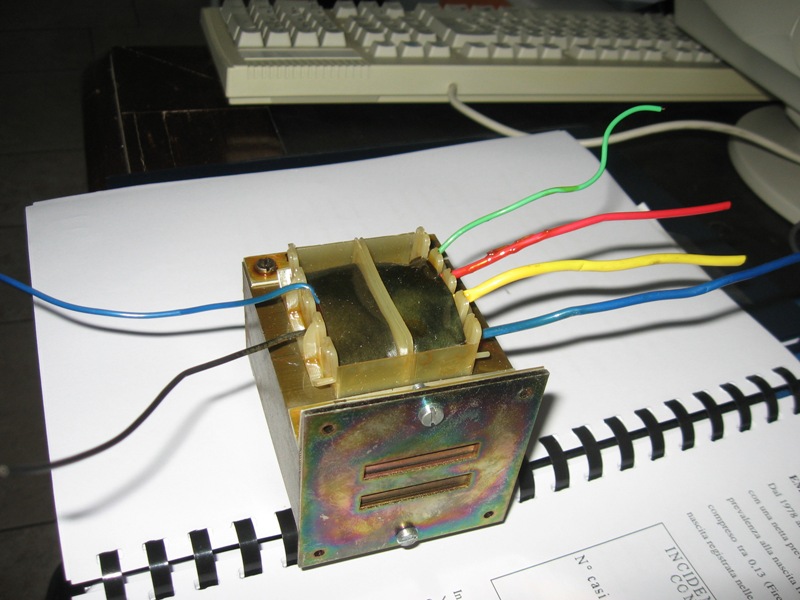

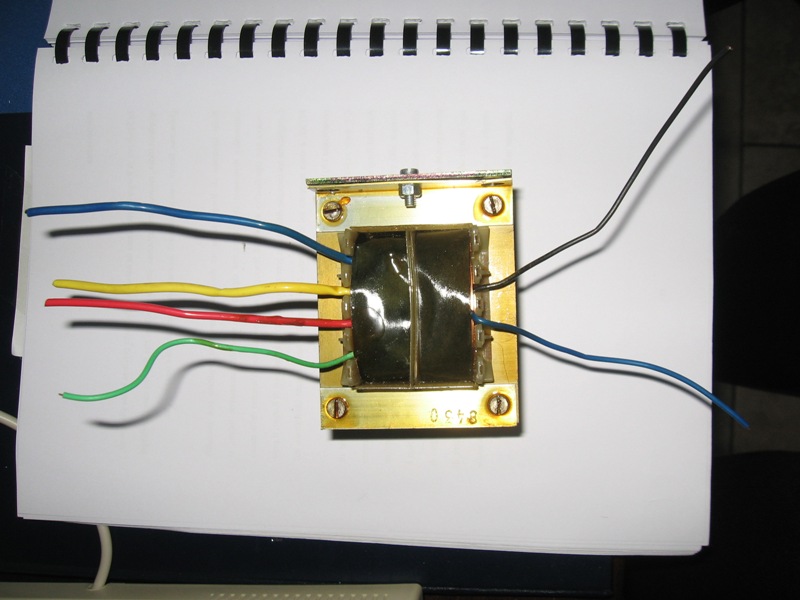

salve a tutti...ho reperito questo trasformatore da un vecchio proiettore per diapositive(lampadina 24v)...qualcuno sa dirmi quali sono le entrate a 220v (giallo e blu??) e quali sono le uscite??...secondo me dovrebbe fare i 24v e i 12v...ma avendo il tester rotto non riesco a saperlo...
magari qualcuno lo ha uguale...
ciao e grazie
Immagine:
107,25 KB
Immagine:
126,86 KB |
Carlo
https://www.facebook.com/pages/Alley/106768782723294#!/presepiocasalromano |
|
|
|
Pierchi
Membro Master
Prov.: Brescia
493 Messaggi |
Inserito il - 14 ottobre 2010 : 13:05:50
|
se dici che le uscite sono 2, sono sicuramente i cavi blu e nero da soli, per l'entrata a 220
per l'uscita i 4 cavi.. ma li serve un tester |
|
|
|
cutex
Moderatore
Regione: Lombardia
Prov.: Brescia
Città: Gussago
779 Messaggi |
Inserito il - 14 ottobre 2010 : 13:37:22
|
Una prova che puoi fare, (COL TESTER) è misurare la resistenza degli avvolgimenti.
La resistenza è più bassa dove passa più corrente.
Il primario 220V avrà una resistenza maggiore del secondario 12V/24V.
Anche la dimensione dei cavi ti può aiutare.
Per il resto quoto Pierchi.
|
www.presepiodicignano.it
www.maringudelpresepio.it
Saluti da cutex
-:- moderatus hic forum est -:- |
|
|
|
xdanny81
Membro Senior
197 Messaggi |
Inserito il - 20 ottobre 2010 : 00:19:04
|
ciao a tuttti, sto realizzando il mio percorso a catena x il presepe.
utilizzo innanzituttto corone dentate e catene giuntate di bicicletta.
vorrei creare il percorso ricco di curve e pianeggiante, ma in un certo punto vorrei tentare ti far salire le scale ad un omino in pratica devo lavorare sui dislivelli dei pignoni....
la catena riuscira a piegarsi leggermente?
|
|
|
|
xdanny81
Membro Senior
197 Messaggi |
Inserito il - 22 ottobre 2010 : 12:37:47
|
collegamento motore tergicristallo.
Ho recuperato il ,otore tergicristallo.
presenta 3 fili in ingresso e 2 in uscita verso il motore.
non so come collegare i 3 cavi in ingresso sono un nero - blu - rosso&blu
collegando sui 2 in uscita il motorino funziona benissimo
è un magneti marelli ed è di una alfa 155
grazie
|
|
|
|
cutex
Moderatore
Regione: Lombardia
Prov.: Brescia
Città: Gussago
779 Messaggi |
Inserito il - 22 ottobre 2010 : 13:50:00
|
Al mio paese abbiamo fatto un percorso con 20 metri di catena giuntate. Ci sono almeno 25 ingranaggi e l'85% del percorso è un susseguirsi di incroci inclinati. Il trucco è mettere il pignone a passo, catena in buonissimo stato (anche se recuperate come abbiamo fatto noi) e l'ingresso della catena vicino all'angolo di entrata; l'uscita può anche essere più angolata. E' mooolto difficile da realizzare e servono le guide per sostenere le statuine, i supporti per le stesse e i pignoni che girino il più liberamente possibile. Noi abbiamo usato pignoni da 16 denti non delle biciclette con cambio. Per il supporto dei tondi di legno "torniti" a mano e martellati nel legno. Abbiamo lasciato la cricca che vogliamo si senta perchè da noi il ciclismo è lo sport principale. Comunque è tutto rudimentale e gira liberamente anche a mano. Tendi catena in più punti, mani sporchissime e tantissima pazienza.
|
www.presepiodicignano.it
www.maringudelpresepio.it
Saluti da cutex
-:- moderatus hic forum est -:- |
|
|
|
carlo1986
Membro Master
Prov.: Mantova
Città: Casalromano
499 Messaggi |
Inserito il - 22 ottobre 2010 : 18:33:43
|

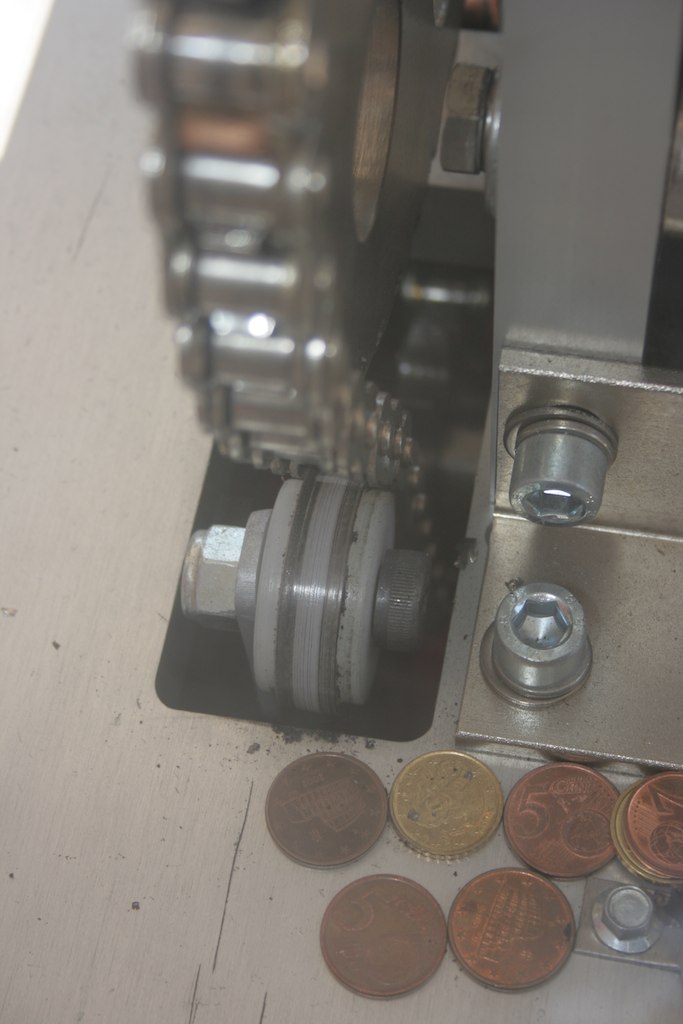

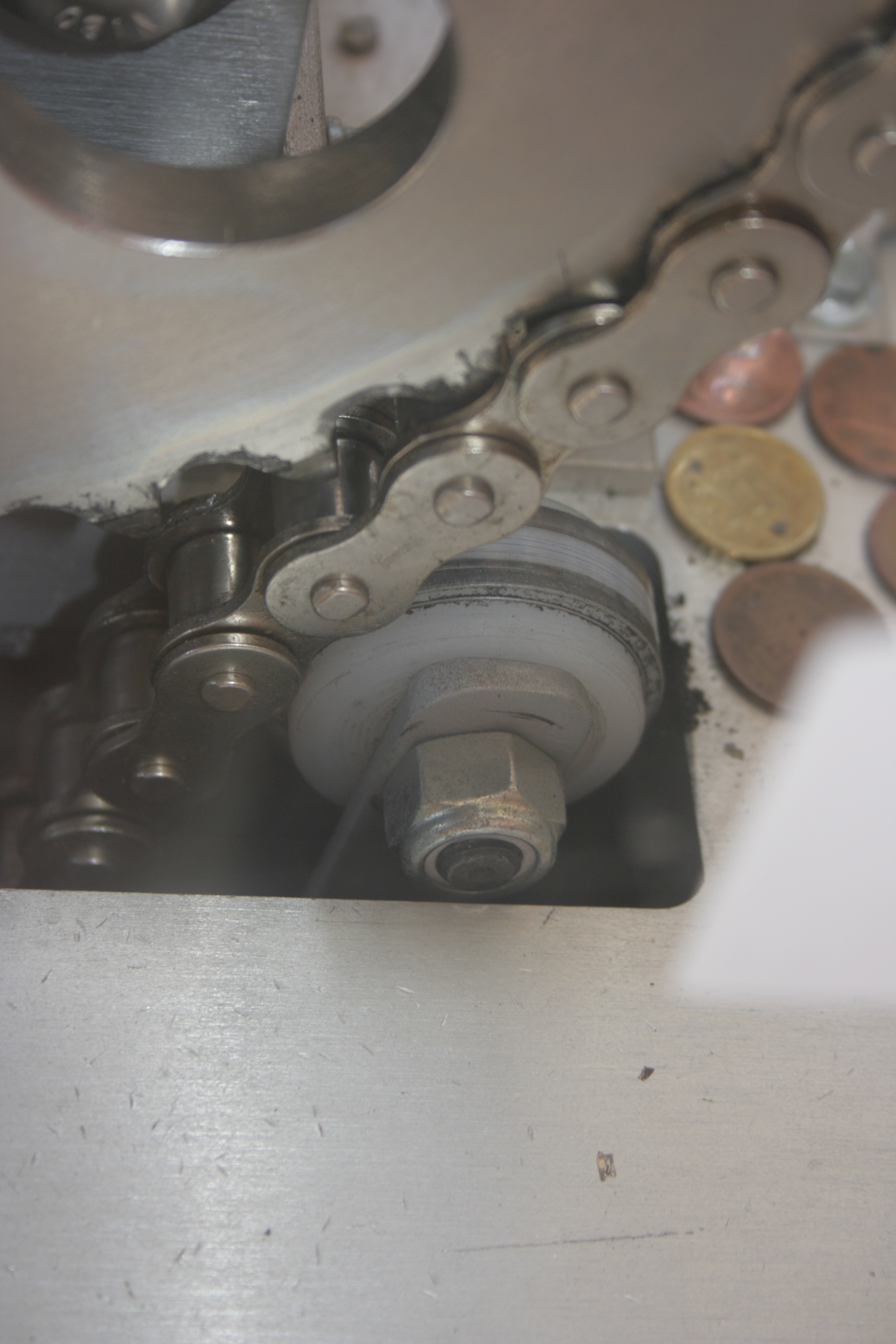

hai una foto di come avete inserito i tendicatena??
Citazione:
Messaggio inserito da cutex
Al mio paese abbiamo fatto un percorso con 20 metri di catena giuntate. Ci sono almeno 25 ingranaggi e l'85% del percorso è un susseguirsi di incroci inclinati. Il trucco è mettere il pignone a passo, catena in buonissimo stato (anche se recuperate come abbiamo fatto noi) e l'ingresso della catena vicino all'angolo di entrata; l'uscita può anche essere più angolata. E' mooolto difficile da realizzare e servono le guide per sostenere le statuine, i supporti per le stesse e i pignoni che girino il più liberamente possibile. Noi abbiamo usato pignoni da 16 denti non delle biciclette con cambio. Per il supporto dei tondi di legno "torniti" a mano e martellati nel legno. Abbiamo lasciato la cricca che vogliamo si senta perchè da noi il ciclismo è lo sport principale. Comunque è tutto rudimentale e gira liberamente anche a mano. Tendi catena in più punti, mani sporchissime e tantissima pazienza.
|
Carlo
https://www.facebook.com/pages/Alley/106768782723294#!/presepiocasalromano |
|
|
|
xdanny81
Membro Senior
197 Messaggi |
Inserito il - 22 ottobre 2010 : 19:32:53
|
salve io saro un po pazzo ma ho questa idea non so se è possibile realizzarla.
oltre al percorso su catena, nel mio cato sara attorno , dentro e fuori una chiesa, vorrei fare le statuine e mettegli una "finta candela" una lucina a led o lucciola, ma non saprei come fare x dargli corrente.
dovrei creare una pista con i contatti....non posso lasciare il cavo che scorre sarebbe troppo rischioso...pur essendo bassa tensione.....voi avete qualche idea?
grazie
|
|
|
|
carlo1986
Membro Master
Prov.: Mantova
Città: Casalromano
499 Messaggi |
Inserito il - 23 ottobre 2010 : 06:58:51
|
l'unica soluzione che vedo è fare una pista con contatti striscianti...ma la vedo dura...già è difficilke farli normalmente...su un percorso a catena poi...mah...prova!
la catena potrebbe non riuscire ad assicurarti sempre la giusta pressione dei contati sulle piste e quindi il passsaggio di corrente...
Citazione:
Messaggio inserito da xdanny81
salve io saro un po pazzo ma ho questa idea non so se è possibile realizzarla.
oltre al percorso su catena, nel mio cato sara attorno , dentro e fuori una chiesa, vorrei fare le statuine e mettegli una "finta candela" una lucina a led o lucciola, ma non saprei come fare x dargli corrente.
dovrei creare una pista con i contatti....non posso lasciare il cavo che scorre sarebbe troppo rischioso...pur essendo bassa tensione.....voi avete qualche idea?
grazie
|
Carlo
https://www.facebook.com/pages/Alley/106768782723294#!/presepiocasalromano |
|
|
|
mcfive
Membro Master
Regione: Piemonte
Prov.: Torino
700 Messaggi |
Inserito il - 25 ottobre 2010 : 12:15:06
|
Io suggerisco che un polo di corrente potrebbe essere la catena stessa,mentre l’altro avviene per contatto strisciante attorno ad un filo di rame che corre parallelamente alla catena.
Mc Five
|
|
|
|
cutex
Moderatore
Regione: Lombardia
Prov.: Brescia
Città: Gussago
779 Messaggi |
|
|
carlo1986
Membro Master
Prov.: Mantova
Città: Casalromano
499 Messaggi |
Inserito il - 26 ottobre 2010 : 17:32:00
|
fantastico!!!...anche io l'anno scorso quando sono andato a gardaland ero più interessato alla meccanica delle giostre che al resto!!...ahahah!!!
grazie!
i miei soci hanno voluto fare qualcosa di più statico(vedi "presepio casalromano")...io ero per fare un pignone a molla...ora proveremo...se non funge proveremo a fare ciò che la mia mente ha partorito!...sperando sempre in bene!
ho tolto le foto...
Carlo
http://www.presepioelettronico.it/forum/topic.asp?TOPIC_ID=2577&SearchTerms=,presepio,casalromano |
Modificato da - cutex in data 27 ottobre 2010 08:55:47 |
|
|
|
carlo1986
Membro Master
Prov.: Mantova
Città: Casalromano
499 Messaggi |
Inserito il - 08 novembre 2010 : 17:29:35
|
AIUTOOO!!..non riesco a trovare un motore che possa andare bene per il percorso su catena!!!
- quelli degli alzavetri vanno troppo forte anche se ridotti col regolatore pwm
- quelli dei tergi hanno innestato sopra un meccanismo che li fa andare avanti e indietro...
Quali scegliere??...come devo fare?? |
Carlo
https://www.facebook.com/pages/Alley/106768782723294#!/presepiocasalromano |
|
|
|
cutex
Moderatore
Regione: Lombardia
Prov.: Brescia
Città: Gussago
779 Messaggi |
Inserito il - 08 novembre 2010 : 17:42:18
|
Aggiungere anche una riduzione meccanica (come per le biciclette ma nella versione piccolo pignone sul motore e grande sul centro del trascinatore), aumenti la coppia e diminuisci la velocità.
Hai capito cosa serviva la ruota della bicicletta completa?
|
www.presepiodicignano.it
www.maringudelpresepio.it
Saluti da cutex
-:- moderatus hic forum est -:- |
|
|
|
carlo1986
Membro Master
Prov.: Mantova
Città: Casalromano
499 Messaggi |
Inserito il - 08 novembre 2010 : 17:53:35
|
...ma non si trova un motorino che possa andare bene??
altre soluzioni??
[quando riduco i giri al motorino col PWM la coppia diminuisce...è normale?]
Citazione:
Messaggio inserito da cutex
Aggiungere anche una riduzione meccanica (come per le biciclette ma nella versione piccolo pignone sul motore e grande sul centro del trascinatore), aumenti la coppia e diminuisci la velocità.
Hai capito cosa serviva la ruota della bicicletta completa?
|
Carlo
https://www.facebook.com/pages/Alley/106768782723294#!/presepiocasalromano |
|
|
|
cutex
Moderatore
Regione: Lombardia
Prov.: Brescia
Città: Gussago
779 Messaggi |
Inserito il - 09 novembre 2010 : 08:34:15
|
Citazione:
Messaggio inserito da carlo1986
quando riduco i giri al motorino col PWM la coppia diminuisce...è normale?
Sì, ecco perchè se non gira bene a vuoto serve un ulteriore riduzione meccanica.
|
www.presepiodicignano.it
www.maringudelpresepio.it
Saluti da cutex
-:- moderatus hic forum est -:- |
|
|
|
mcfive
Membro Master
Regione: Piemonte
Prov.: Torino
700 Messaggi |
Inserito il - 12 novembre 2010 : 18:49:06
|
Di motori se ne trova quanti ne vuoi, si tratta di cercare nei vari mercatini di roba vecchia, motori interessanti ne trovi anche nei vecchi distributori di sigarette, sono pieni di motorini, servi, riduttori, relè ecc..
pignoni ben calibrati con ingranaggi da utilizzare come motoriduttori sono facilmente reperibili nelle fotocopiatrici, fax, stampanti ecc. Trovi degli alberi in inox eccezionali, ideali per le catene da far girare nell'acqua.
Mc Five
|
|
|
|
Mirco_83
Nuovo Arrivato
6 Messaggi |
Inserito il - 13 dicembre 2011 : 11:14:44
|

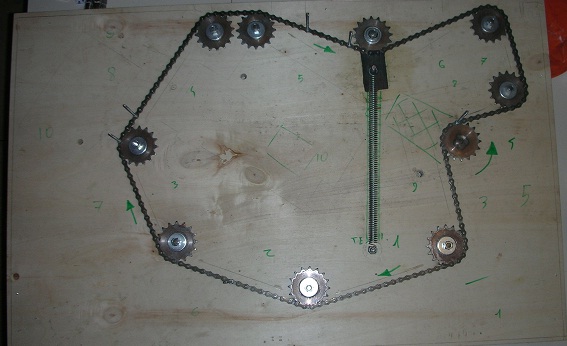

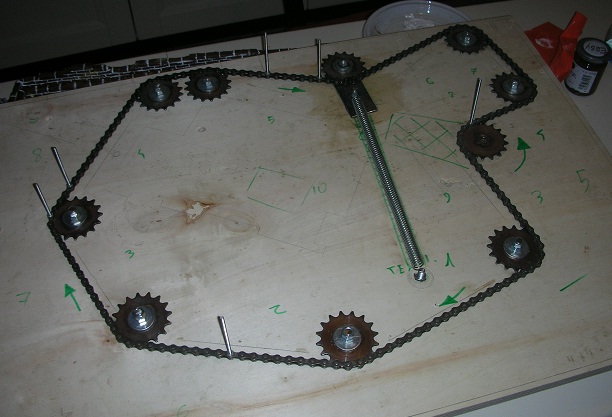

Questo è il percorso su catena costruito da me con le corone fornite dal Pierchi, che vorrei ringraziare pubblicamente per la cortesia e la qualità delle coroncine.
Immagine:
61,77 KB
Immagine:
84,09 KB
Ed ecco il risultato finale...
Immagine:
141,9 KB.
|
|
|
|
Mirco_83
Nuovo Arrivato
6 Messaggi |
|
|
pettirosso
Membro Master
Prov.: Bari
764 Messaggi |
|
|
Paolino74
Nuovo Arrivato
Prov.: Torino
Città: Torino
5 Messaggi |
Inserito il - 16 settembre 2013 : 16:14:50
|
Ciao!
Vi chiedo un'informazione. Vorrei realizzare un percorso per statue su catena, seguendo i modelli e i suggerimenti letti in queste pagine. Tuttavia le mie statuine (cm 17 e cm 19) temo siano troppo grandi per un percorso su catena. Cosa ne pensate? Avete eventualemente qualche suggerimento da darmi?
Grazie fin da ora!  |
|
|
|
Discussione |
|
percorso su catena
