 Inserito il - 10 ottobre 2009 : 14:18:27
|
Non essendo un presepe non avevo ben chiaro dove inserire la discussione ......(ai responsabili del forum: eventualmente spostatela in luogo adatto)
ecco il mio banco tagliapolistirolo artigianale:
Immagine:
38,99 KB

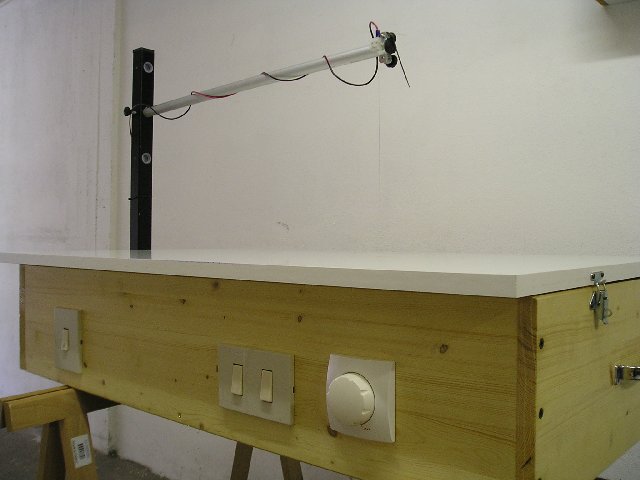

Vista generale del banco
Immagine:
32,89 KB

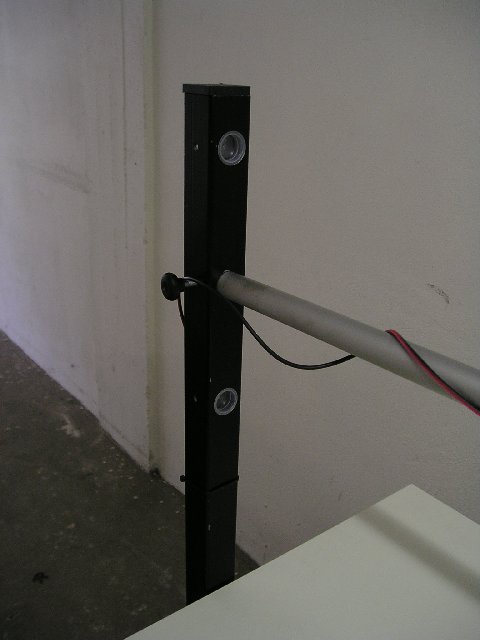

Diverse altezze di taglio
Immagine:
29,34 KB

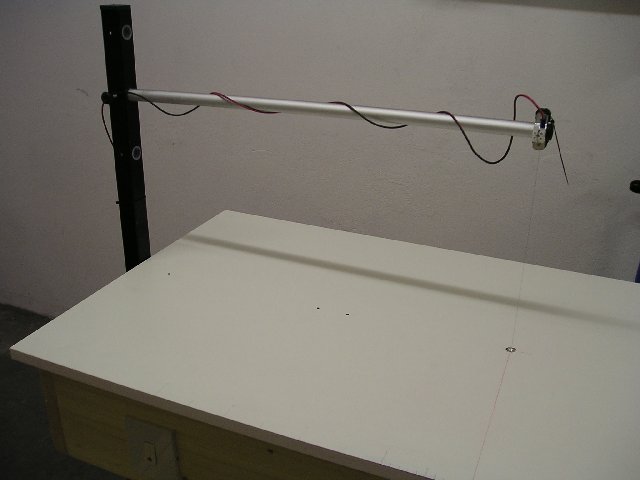

60cm di sbraccio
Immagine:
25,26 KB
Immagine:
17,19 KB

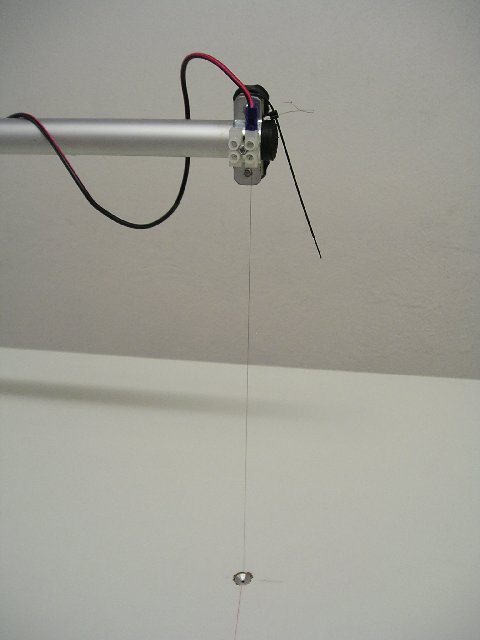

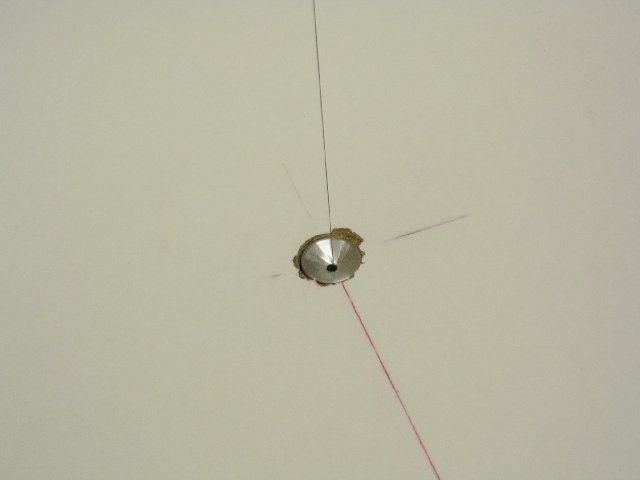

intersezione filo-piano di taglio
Immagine:
30,13 KB

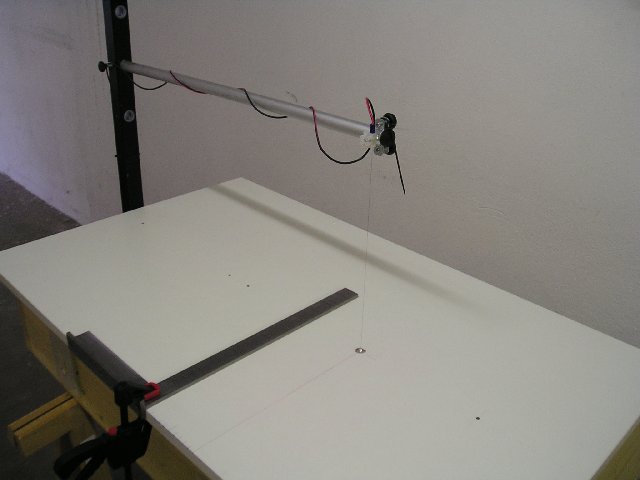

piano di lavoro attrezzato
Immagine:
28,71 KB

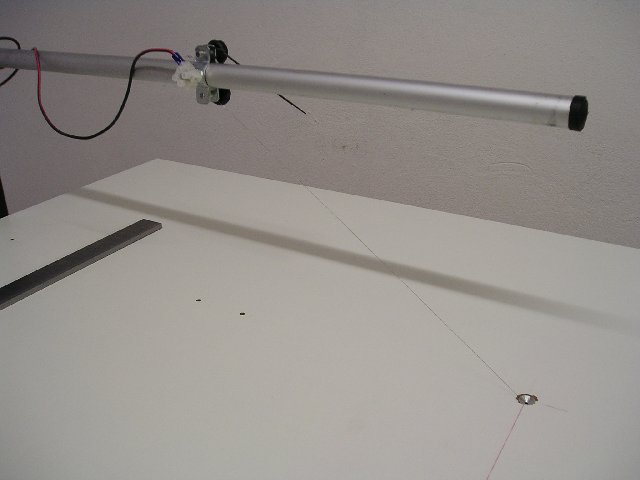

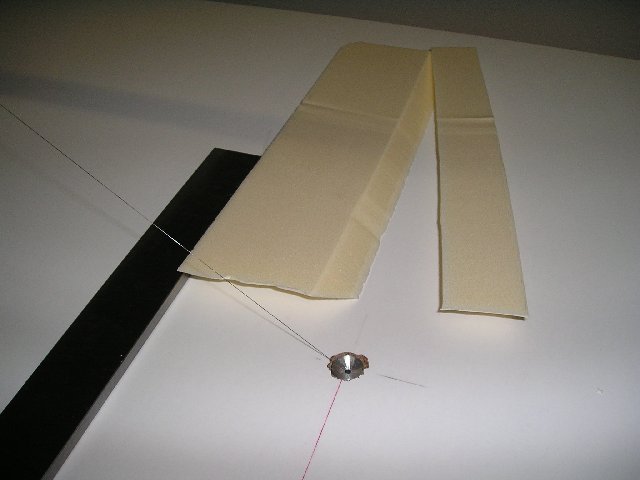

si possono effettuare tagli angolati
Immagine:
32,43 KB
Immagine:
23,76 KB

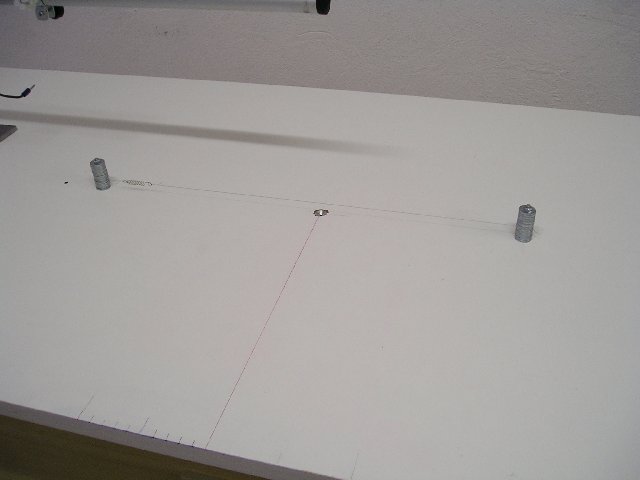

taglio orizzontale con molla pagliativa di tensionamento in attesa di qualche idea migliore
Immagine:
54,92 KB

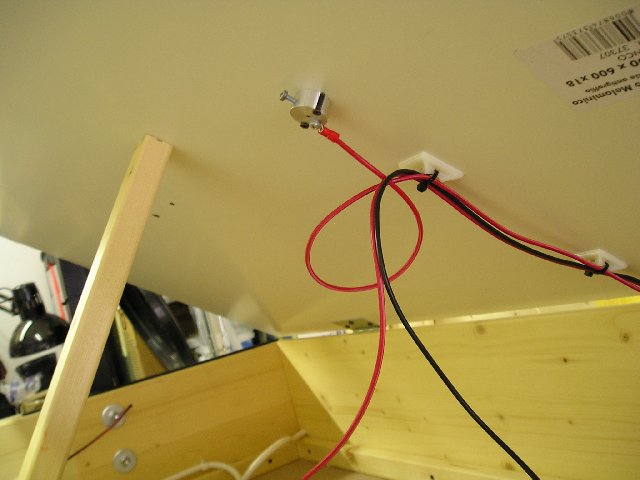

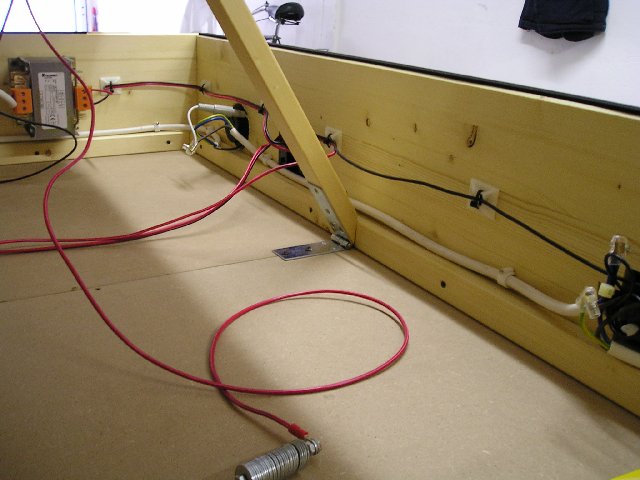

un po' di interni
Immagine:
40,67 KB
|
Mecc74
|
Modificato da - mecc74 in Data 10 ottobre 2009 14:20:01
|
|
|
fabiowarrior1
Membro Master
Prov.: Taranto
Città: Statte
7763 Messaggi |
Inserito il - 10 ottobre 2009 : 14:33:53
|
è qualcosa di pazzesco come è stato progettato!!!!!!!!!!!!!!!!!!!
prenderò spunto da te!!!!!!!!!e farò delle modifiche al mio!!!!!!!! |
COME REALIZZARE PRESEPI E DIORAMI
www.dioramapresepe.com/
|
 |
|
|
orlando82
Moderatore
Prov.: Rovigo
Città: lendinara
1466 Messaggi |
Inserito il - 10 ottobre 2009 : 14:46:45
|
Mecc numero uno |
Il presepio più bello è sempre quello che devi ancora fare |
|
|
|
hadamo
Membro Master
Prov.: Bari
865 Messaggi |
Inserito il - 12 ottobre 2009 : 10:22:18
|
Veramente molto ben fatto, complimenti caro Mecc, forse una quida taglio piu ...alta ( o spessa) renderebbe il lavoro più...scorrevole |
L'omo è omo e..addà ommà |
|
|
|
Stefano (ut. cancellato)
Membro Master
1686 Messaggi |
Inserito il - 12 ottobre 2009 : 14:06:29
|
ihihihih....... MECC se fai così mi superi, nn vale .....
MECC mancherebbe l asse che gira per stondare....IHIHIHIH
OTTIMO MECC  ....complimenti...però ora dovrai fare presepi da STAR con quel macchinario si fà quasi tutto
io me ne ritorno in ferie e buon lavori a tutti
|
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3766 Messaggi |
Inserito il - 12 ottobre 2009 : 15:37:12
|
| Per i tagli circolari Stef, basta una puntina sul piano di lavoro fissata con il nastro adesivo |
Mecc74
|
|
|
|
omarpreziuso
Membro Master
Prov.: Foggia
Città: Lucera
967 Messaggi |
Inserito il - 12 ottobre 2009 : 20:39:26
|
Mecc ti volevo porre una domanda : l'alimentatore che potenza deve avere per poter riscaldare il filo ??
ti faccio i miei più sinceri complimenti !!
(www.ilpresepioartistico.com)
saluti da |
Omar Preziuso |
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3766 Messaggi |
Inserito il - 12 ottobre 2009 : 20:46:18
|
io ho usato un trasformatore da 200W 12-24V mi sembra che abbia una capacità di 8A ma non vorrei scrivere castronerie visto che con l'elettricità faccio presto
il filo è un NiCr da 0,2mm.
Più allunghi il filo meno riesci a scaldarlo, con la lunghezza max ottenibile con la mia colonna (circa 40cm di filo) la velocità di taglio è molto ridotta, mentre col filo più corto (circa 17cm)puoi arrivare al calor arancio tendente al giallo. |
Mecc74
|
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3766 Messaggi |
Inserito il - 06 novembre 2009 : 11:06:16
|

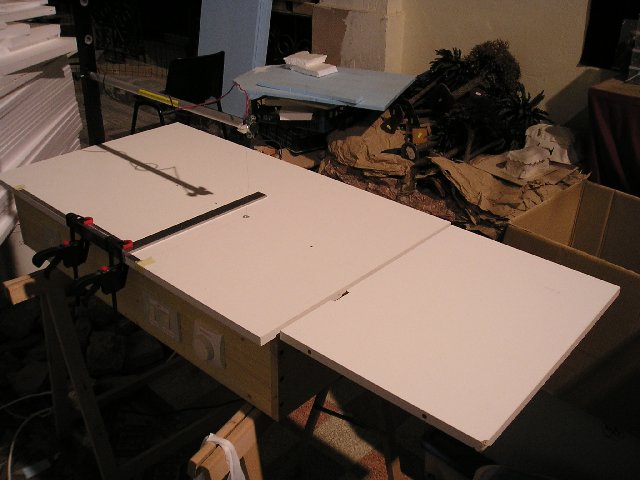

Modifica campale del banco tagliapolistirolo
piano aggiuntivo reclinabile di 90° per facilitare il taglio di pannelli fino a 125cm di lunghezza.
Immagine:
50,94 KB |
Mecc74
|
|
|
|
esparco86
Membro Master
Prov.: Caltanisetta
Città: Caltanissetta Sicilia
953 Messaggi |
Inserito il - 06 novembre 2009 : 20:47:21
|
| bellissimoooooooooooooooo sei un grande troppo forte sei un mago in ingegneria azzarola complimenmti mai visto un banco cosi non lo compri nemmeno nei migliori negozi complimenti |
 |
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3766 Messaggi |
Inserito il - 07 novembre 2009 : 16:32:36
|
 grazie Espà |
Mecc74
|
|
|
|
esparco86
Membro Master
Prov.: Caltanisetta
Città: Caltanissetta Sicilia
953 Messaggi |
Inserito il - 08 novembre 2009 : 12:59:24
|
Citazione:
Messaggio inserito da mecc74
grazie Espà
prego compa e la verita |
|
|
|
|
gb_
Membro Master
Città: Reggio Emilia
876 Messaggi |
Inserito il - 26 giugno 2010 : 10:11:36
|
mecc volevo chiederti una cosa. che sistema hai adottato per tenere il filo in tensione (meccanica, non elettrica!) man mano che si dilata?
non ho visto molle o altro..... sono sicuro che c'è il trucco!! |
Gian |
|
|
|
Julen
Membro Master
Città: Pamplona
775 Messaggi |
Inserito il - 26 giugno 2010 : 10:41:28
|
Mecc, estupendo, El sistema de inclinacion del hilo.
gb_ Buena pregunta.
Solamente le falta una escala para el angulo que adquiera el hilo.
Perfecto.
Julen.
Mecc, grande, inclinazione del filetto? di sistema.
GB_ Buona domanda.
Manca solo un grandangolo per acquisire il filetto?.
Perfetto
Julen.
|
|
|
|
renzo50
Membro Master
Città: Bergamo
4303 Messaggi |
Inserito il - 26 giugno 2010 : 12:35:10
|
| Bello Mecc non avevo ancora visto questa discussione, stavo giusto modificando il mio banco per adattarlo anche al polistirene e utilizzerò senz'altro i tuoi suggerimenti grazie. |
www.amicidelpresepiorosciate.it |
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3766 Messaggi |
Inserito il - 26 giugno 2010 : 13:41:39
|
X gb e julen
il filo resta in tensione (taglio verticale) grazie alla reazione elastica del braccio, in sintesi prima si serra il filo sotto il piano di lavoro poi si collega al morsetto (di cui foto sopra)avendo l'accortezza di far flettere leggermente verso il basso il braccio.i
Il ritorno elastico del braccio manterrà in tensione il filo.
Per il taglio orizzontale son dovuto ricorrere alla classica molla
per quel che riguarda il goniometro.....pazienza si va ad occhio .
comunque sono in cantiere delle modifiche da apportare su alcuni settori, in particolare sulla base dell'esperienza acquisita in materia di rottura del filo. |
Mecc74
|
Modificato da - mecc74 in data 26 giugno 2010 13:50:54 |
|
|
|
gb_
Membro Master
Città: Reggio Emilia
876 Messaggi |
Inserito il - 26 giugno 2010 : 14:00:39
|
perfetto mecc!!
ottima spiegazione e ottimo accorgimento devo dire....
dovrò mettere in cantiere delle modifiche anche sulla mia taglierina!
grazie |
Gian |
|
|
|
cavuby
Membro Master
Prov.: Pisa
Città: Calcinaia
303 Messaggi |
Inserito il - 26 giugno 2010 : 19:29:47
|
Ti faccio i miei complimenti,un buon progetto e può essere ulteriormente
sviluppato.Ho costruito da diverso tempo una taglia polistirolo con piano di lavoro un foglio millimetrato ma molto più piccola
Cavuby |
|
|
|
romano
Membro Master
Regione: Lombardia
Prov.: Bergamo
Città: suisio
2187 Messaggi |
Inserito il - 26 giugno 2010 : 21:11:38
|
complimenti!!!!xl'inclinazione nn ci sarei mai arrivato(ho sempre piegato il polistirolo)mi puoi dire se il potenziometro l'hai messo prima o dopo il trasformatore? |
lascio agli altri la convinzione di essere migliori....per me tengo la certezza che nella vita si può sempre migliorare!!!!
Marilyn Monroe |
|
|
|
marpav
Membro Attivo
Prov.: Foggia
Città: Foggia
123 Messaggi |
Inserito il - 26 giugno 2010 : 21:21:34
|
Ciao Mecc
Complimenti! è qualcosa di stupefacente.
BRAVO!!! |
MarPav |
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3766 Messaggi |
Inserito il - 26 giugno 2010 : 21:34:18
|
Citazione:
Messaggio inserito da romano
complimenti!!!!xl'inclinazione nn ci sarei mai arrivato(ho sempre piegato il polistirolo)mi puoi dire se il potenziometro l'hai messo prima o dopo il trasformatore?

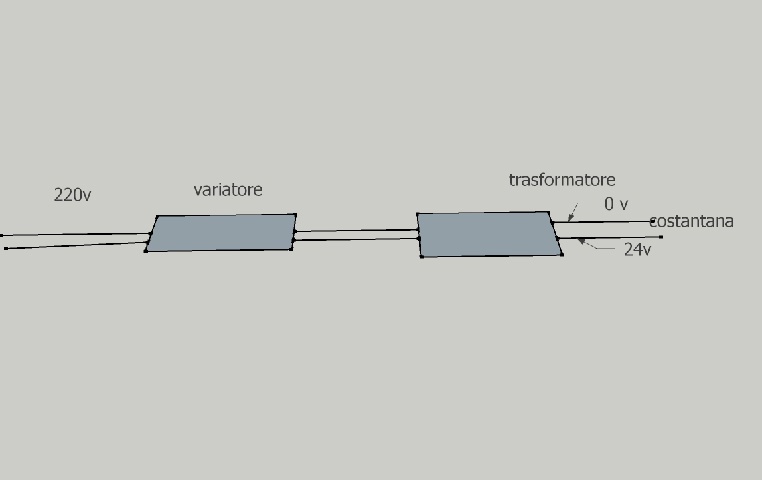

il regolatore è sul filo di fase prima del trasformastore
secondo schema postato da Hadamo:
www.presepioelettronico.it/forum/topic.asp?TOPIC_ID=1585 |
Mecc74
|
|
|
|
sambucana
Membro Senior
Prov.: Padova
Città: piove di sacco
213 Messaggi |
Inserito il - 28 luglio 2010 : 22:03:29
|
mecc, complimenti è una figata!!!!
facci un passo-passo!!!
|
SaM |
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3766 Messaggi |
Inserito il - 01 agosto 2010 : 23:15:29
|
| Fare un passo-passo ora, mi sa sia difficile....le foto mi sembrano chiare per quel che riguarda il materiale occorrente....ma se qualcosa non ti è chiaro .......son qua. |
Mecc74
|
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3766 Messaggi |
Inserito il - 16 ottobre 2010 : 16:17:20
|
Ho elaborato alcune modifiche al banco tagliapolistirolo:
Immagine:
36,75 KB

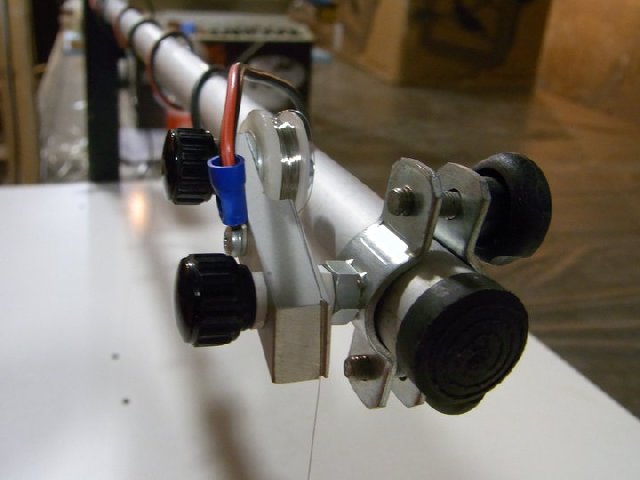

Porta bobina
Immagine:
60 KB

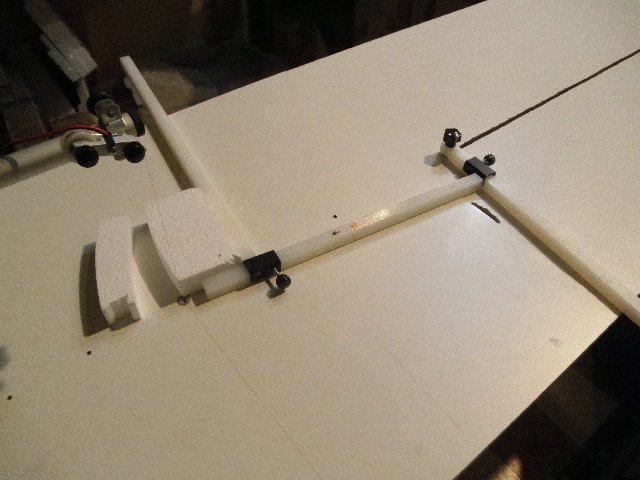

piano aggiuntivo per taglio circolare, per cilindri, coni, o troncoconi da 80 a 250cm di diametro
Immagine:
51,27 KB

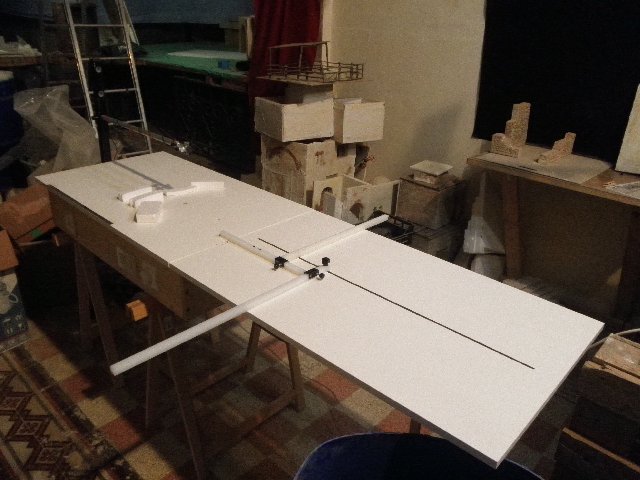

per tagli sotto gli 80 cm sto completando un altro piano aggiuntivo
|
Mecc74
|
Modificato da - mecc74 in data 16 ottobre 2010 16:20:19 |
|
|
|
lizard
Membro Senior
Prov.: Lecco
Città: Vercurago
178 Messaggi |
Inserito il - 16 ottobre 2010 : 19:30:34
|
Magnifico....i miei complimenti...
Ma il tempo per costruire tutte queste cose dove lo trovi??????
ciao ciao |
Riccardo
 http://presepedivercurago.xoom.it/ |
|
|
|
cavuby
Membro Master
Prov.: Pisa
Città: Calcinaia
303 Messaggi |
Inserito il - 17 ottobre 2010 : 01:42:06
|
Bellissimi sviluppi Mecc74
Fra poco ti richiedono dalla Nasa
Cavuby |
|
|
|
gb_
Membro Master
Città: Reggio Emilia
876 Messaggi |
Inserito il - 17 ottobre 2010 : 10:31:15
|
| Lascia stare la Nasa... se assembli su commissione ti scritturo io!! |
Gian |
|
|
|
Cap. Harlock
Membro Master
Regione: Veneto
Prov.: Treviso
Città: Istrana
2549 Messaggi |
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3766 Messaggi |
Inserito il - 17 ottobre 2010 : 14:20:33
|
| Questo banco si sviluppa e si ispira proprio al proxxon |
Mecc74
|
|
|
|
orlando82
Moderatore
Prov.: Rovigo
Città: lendinara
1466 Messaggi |
Inserito il - 18 ottobre 2010 : 08:14:33
|
| Grande mecc...ti vedo te e l'ingegnere discutere sull'angolo di direzione che deve avere il filo rispetto al piano inclinato di... |
Il presepio più bello è sempre quello che devi ancora fare |
|
|
|
Mauri
Membro Master
Prov.: Ferrara
Città: Comacchio
1152 Messaggi |
Inserito il - 18 ottobre 2010 : 11:01:08
|
Citazione:
Messaggio inserito da orlando82
Grande mecc...ti vedo te e l'ingegnere discutere sull'angolo di direzione che deve avere il filo rispetto al piano inclinato di...
già anche a me è venuta in mente la stessa scena
complimenti per l'evoluzione........ |
|
|
|
Alex
Membro Master
.gif)
Prov.: Latina
Città: Aprilia
2871 Messaggi |
|
|
comico90
Membro Attivo
Prov.: Caltanisetta
Città: gela
107 Messaggi |
Inserito il - 19 ottobre 2010 : 14:32:09
|
| salve a tutti,ultimamente ho costruito un banchetto taglia polistirolo e come filo per il taglio ho utilizzato un filo di rame,ora però il problema è.... che tipo dialimentatore posso collegare da cima a cima del filo per farlo diventare caldo per favorire il taglio??????? |
comico90 |
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3766 Messaggi |
Inserito il - 19 ottobre 2010 : 15:46:42
|
Ecco l'ultimo aggiornamento:
Immagine:
32,08 KB

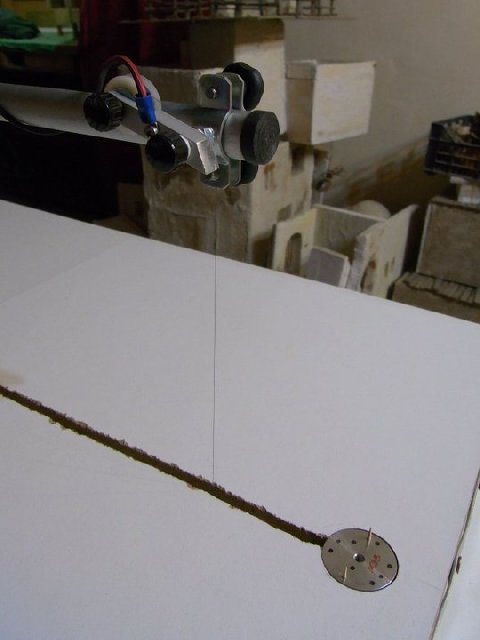

Con questo possiamo effettuare tagli circolari per diametri da 35mm in su.
Per comico90
lascia stare il filo di rame, se hai fon vecchio, magari non funzionante, recupera il filo al tungsteno della resistenza o procurati un filo al nichel cromo, oppure come suggerisce Hadamo nel post una corda di chitarra (il MI cantino mi pare) |
Mecc74
|
|
|
|
carlo1986
Membro Master
Prov.: Mantova
Città: Casalromano
499 Messaggi |
|
|
comico90
Membro Attivo
Prov.: Caltanisetta
Città: gela
107 Messaggi |
Inserito il - 19 ottobre 2010 : 21:25:00
|
| dopo che utilizzo la corda di chitarra che alimentatore devo mettere per fare riscaldare il filo? di quanto deve essere? grazie... |
comico90 |
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3766 Messaggi |
|
|
skay815
Membro Medio
Prov.: Firenze
Città: Firenze
93 Messaggi |
Inserito il - 23 gennaio 2011 : 08:54:15
|
Mecc scusami ma quel variatore di luce dove lo hai trovato e che marca è?
io ho un variatore che va a scatti e non è molto preciso e il filo mi si surriscalda un po' di più, così quando mi soffermo mi fonde un po' troppo
E un'altra cosa come mai 3 interruttori?
Uno è per la rete sicuramente l'altro forse è per il filo e il terzo a cosa ti serve? |
Modificato da - skay815 in data 23 gennaio 2011 09:31:25 |
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3766 Messaggi |
Inserito il - 23 gennaio 2011 : 14:27:48
|
L'interruttore tutto a sx, è quello generale del banco.
poi c'è quello per i taglio verticale e quello per il taglio orizzontale, il variatore è un Relco RTM 65 DAK cod prodotto RM757 |
Mecc74
|
|
|
|
skay815
Membro Medio
Prov.: Firenze
Città: Firenze
93 Messaggi |
Inserito il - 23 gennaio 2011 : 21:18:19
|
Grazie delle informazioni.
E' veramente un bell'attrezzo.
Io ne ho costruito uno più semplice ma non riesco a regolare la temperatura del filo o troppo caldo o troppo freddo per me è un problema di varialuce è uno di quelli che va a scatti da parete 50/60 Hz e funziona soltanto al massimo ma non fa fondere il filo ora guardo cosa posso fare. |
Modificato da - skay815 in data 23 gennaio 2011 21:24:56 |
|
|
|
jacobrs
Membro Master
Regione: Puglia
Prov.: Bari
Città: Trani
1181 Messaggi |
Inserito il - 10 marzo 2011 : 13:20:45
|
Ragazzi con un alimentatore 12 volt 4 ampere si puo realizzare cmq ?
Ho a disposizione anche un alimentatore 24 volt 1 ampere... |
La magia di una notte. |
Modificato da - jacobrs in data 10 marzo 2011 13:21:15 |
|
|
|
Greng
Membro Senior
Città: Palermo
250 Messaggi |
|
|
Amministratore
Responsabile Forum
Prov.: Roma
Città: Roma
3519 Messaggi |
Inserito il - 11 marzo 2011 : 09:53:11
|
| Misura la resistenza del filo... |
La teoria è quando si sa tutto ma non funziona niente. La pratica è quando funziona tutto ma non si sa il perchè.
In ogni caso si finisce sempre a coniugare la teoria con la pratica: non funziona niente e non si sa il perchè.
Albert Einstein
E’ meglio stare in silenzio ed apparire stupidi piuttosto che aprire bocca e togliere ogni dubbio.
Albert Einstein
L'uomo incontra Dio dietro ogni porta che la scienza riesce ad aprire.
Albert Einstein
|
|
|
|
Greng
Membro Senior
Città: Palermo
250 Messaggi |
|
|
mauroleone-63@hotmail.it
Nuovo Arrivato
Prov.: Pescara
Città: rosciano
5 Messaggi |
Inserito il - 24 marzo 2011 : 00:35:33
|
| il tuo banco tagliapolistirolo è semplice e FAVOLOSO!!!!!!!!!!!! Grazie per il tuo passo passo |
|
|
|
orlando82
Moderatore
Prov.: Rovigo
Città: lendinara
1466 Messaggi |
Inserito il - 16 maggio 2011 : 12:13:35
|
| Non ho ben capito come funziona la bobina...praticamente dai corrente a quel pezzo di ferro in cui striscia il filo...ma non scaldi così tutto il filo? |
Il presepio più bello è sempre quello che devi ancora fare |
|
|
|
jacobrs
Membro Master
Regione: Puglia
Prov.: Bari
Città: Trani
1181 Messaggi |
Inserito il - 16 maggio 2011 : 17:03:25
|
| Ragazzi io ne ho costruita una da un paio di mesi seguendo i vostri consigli, ma ho difficoltà nel tagliare perfettamente dritto perchè nel momento in cui la corrente passa nel filo e lo scalda, il filo si dilata e quindi non resta teso... |
La magia di una notte. |
|
|
|
mecc74
Membro Master
Prov.: Ferrara
Città: Bondeno
3766 Messaggi |
Inserito il - 16 maggio 2011 : 18:28:04
|
Citazione:
Messaggio inserito da orlando82
Non ho ben capito come funziona la bobina...praticamente dai corrente a quel pezzo di ferro in cui striscia il filo...ma non scaldi così tutto il filo?
No Orlà la corrente va circa come l'acqua, quindi passa dal blocchetto di alluminio al filo e dal filo verso il secondo blocchetto posto sotto il pino di lavoro.quidni passa solo per quel tratto di filo posto tra i due blocchetti.
Joco ti serve una molla o un braccio con una certa elasticità se leggi qualche post più sopra mi pare di aver descritto come il filo si mantiene teso. |
Mecc74
|
|
|
|
orlando82
Moderatore
Prov.: Rovigo
Città: lendinara
1466 Messaggi |
Inserito il - 20 maggio 2011 : 08:46:45
|
Eccomi pronto a realizzarmi il mio banchetto tagliapolistirolo...praticamente ho tutto pronto e devo solo collegare i fili. Però prima di farlo chiedo a voi prima di creare danni o bruciare il trasformatore...
Ecco cosa mi sono procurato:
Variatore 40-160 W http://www.relco.it/Italiano/Catalogo/10/2010/336.pdf
Trasformatore 160W 12/24v e 6,4Ampere(più o meno)
Filo costantana da asciugacapelli
Possono andare?
Ditemi se il procedimento è corretto
Immagine:
15,21 KB |
Il presepio più bello è sempre quello che devi ancora fare |
|
|
|
Amministratore
Responsabile Forum
Prov.: Roma
Città: Roma
3519 Messaggi |
Inserito il - 20 maggio 2011 : 08:57:21
|
Lo schema, come lo hai disegnato, va bene.
L'unica incognita è il variatore.
Il trasformatore è un carico induttivo e il variatore, se non adatto, potrebbe danneggiarsi o funzionare male.
Esistono in commercio dei variatori adatti ai carichi induttivi.
Comunque fai una prova.
Potrebbe anche andare bene senza problemi.
|
La teoria è quando si sa tutto ma non funziona niente. La pratica è quando funziona tutto ma non si sa il perchè.
In ogni caso si finisce sempre a coniugare la teoria con la pratica: non funziona niente e non si sa il perchè.
Albert Einstein
E’ meglio stare in silenzio ed apparire stupidi piuttosto che aprire bocca e togliere ogni dubbio.
Albert Einstein
L'uomo incontra Dio dietro ogni porta che la scienza riesce ad aprire.
Albert Einstein
|
|
|
|
orlando82
Moderatore
Prov.: Rovigo
Città: lendinara
1466 Messaggi |
Inserito il - 20 maggio 2011 : 10:03:50
|
Meglio che cerchi un variatore adatto allora, piuttosto che bruciarmi il trasformatore da 36 euri
Lo stesso variatore ho provato a collegarlo sulla pistola a caldo...se metto la rotellina a zero la pistola rimane spenta(ovviamente) appena sposto la manopola di 1 mm, diventa calda al massimo.. praticamente la corrente non varia.
Cosa può essere? |
Il presepio più bello è sempre quello che devi ancora fare |
|
|
|
Discussione |
|
banco tagliapolistirolo
